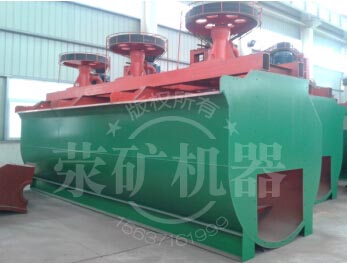

XCF型浮选机属充气型浮选机,叶轮直径小,圆周速度低,可降低功率30-50%;槽内设有一个空气分配器,因而空气分散均匀,叶轮、定子使用寿命长。具有自吸矿浆能力,可水平配置,不要泡沫泵,不同的是在叶轮上方特别设定有一个定子,以形成一个特别的负压区,但功耗较KYF略高一些,因而一般都将XCF型和KYF型配置成机组,XCF型为吸入槽,KYF型为直流槽,联合机组可以遂平配置,不需要泡沫泵。
XCF主要特点是得用矿浆的垂直大循环和鼓风机压入的低压空气来提高浮选效率。
1.XCF型浮选机属深槽型外加充气机械搅拌浮选机,该机具有吸浆能力,适用大、中型选矿厂粗选和精选作业,可选别有色金属、黑色金属和非金属矿物,入选物料粒度范围为0.3-0.01mm(-0.074mm粒级含量>50%).
2.本机具有结构简单,维修方便,磨损轻,运转平稳可靠,由于采用了单壁后倾叶片双倒锥台状叶轮,多孔圆筒型气体分配器,悬空式定子以及风量和液面自动控制技术,空气分散能力强,固体悬浮好,能耗低,液面稳定,选别效率高。
XCF型浮选机叶轮旋转时,槽内矿浆从四周经槽底由叶轮下叶片下端吸入叶轮叶片间,叶轮上叶片还能抽吸给矿或中矿,在矿浆被吸入的同时,由鼓风机给入的低压空气,经空心轴进入叶轮腔中的空气分配器,通过分配器周边的小孔进入叶轮片间,矿浆与空气在叶轮叶片间进行充分混合后,由叶轮上半部周边排出,排出的矿浆方向向斜上方,由安装在叶轮周围斜上方的定子稳流和定向后进入槽内主体矿浆中。
型号 | 有效容积 | 处理能力 | 叶轮直径 | 叶轮转速 | 鼓风机风压 | 最大充气量 | 搅拌用电机 | 刮板用电机 | 重量 |
XCF-1 | 1 | 0. 2-1 | 400 | 358 | ≥12. 6 | 2 | 5. 5 | 1. 1 | 1. 154 |
XCF-2 | 2 | 0. 4-2 | 470 | 331 | ≥14. 7 | 2 | 7. 5 | 1. 1 | 1. 653 |
XCF-3 | 3 | 0. 6-3 | 540 | 266 | ≥19. 8 | 2 | 11 | 1. 5 | 2. 259 |
XCF-4 | 4 | 1. 2-4 | 620 | 215 | ≥19. 8 | 2 | 15 | 1. 5 | 2. 669 |
XCF-8 | 8 | 3. 0-8 | 720 | 185 | ≥21. 6 | 2 | 22 | 1. 5 | 4. 435 |
XCF-16 | 16 | 4- 16 | 860 | 160 | ≥25. 5 | 2 | 37 | 1. 5 | 6. 568 |
XCF-24 | 24 | 4-24 | 950 | 153 | ≥30. 4 | 2 | 37 | 1. 5 | 8 |
XCF-38 | 38 | 10-38 | 1050 | 148 | ≥34. 3 | 2 | 45 | 1. 5 | 11 |
