球团回转窑简介
回转窑诞生于1884年,我国于1996你那建成一台回转窑。早先引进的回转窑均为水泥回转窑。冶金回转窑近10年来才在国内大量采用,由于其能耗低、产量高,一直以来发展迅速。以球团窑尾例从60万t发展到现在500万t,回转窑规格也从4mx30m发展到6396x52m。
近几年,我国冶金行业发展迅速,球团项目结合烧结项目在国内大范围普及,其中120t和240万t球团生产线在国内应用广泛,基于以上情况以及我国不断壮大的冶金行业迎合市场,开发了6.1mx40m、5mx35m回转窑。

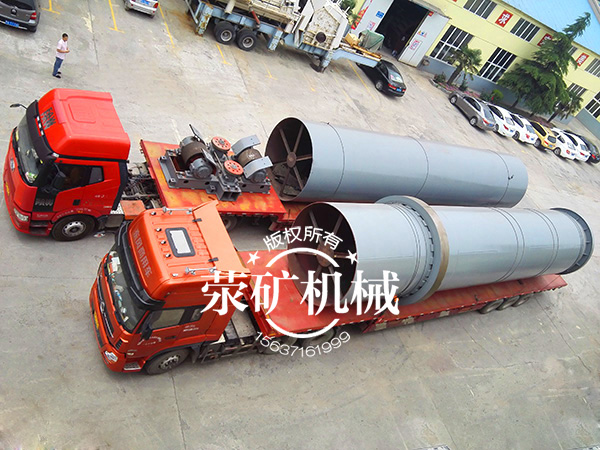

两台6米球团回转窑发货
球团回转窑结构
回转窑由筒体部、传动装置、一二档支撑装置、液压挡轮装置、窑头窑尾密封罩、结构冷却装置、窑位控制装置、测温系统、固定筛部、液压系统、干油集中润滑系统等主要部分组成。
球团回转窑特征
支持设备:轴结构,温度自动测量装置及电加热装置。
挡轮:包括机械和液压挡轮。
齿轮:单或双。转速调节控制电机,直流电机或变频调速电机。可靠,节能高效。
汽缸轮胎加强:较低的加强有三种类型:固定,变焦和浮动。其结构简单,更换方便,它不会伤害时,它需要一个改变。
密封设备:有很多种选择根据窑模型,包括气缸边缘密封,弹簧封边,石墨块密封组合以上。特征是适应旋转、摆动气缸。密封效果非常好。
窑头罩:包括固定式和伸缩式。
球团回转窑应用
球团回转窑主要用于煅烧水泥熟料,有干法和湿法生产水泥。冶金化工窑用于铁矿磁化焙烧氧化焙烧铬和镍的钢铁厂;烘烤高铝矿耐火材料厂;焙烧熟料氧化铝和铝工厂和焙烧铬矿石,铬矿粉化工厂。石灰窑用于烘烤活性石灰和白云石在钢铁厂、铁合金厂。用于冶金,电力,水泥,煤炭洗选业立式煤磨;垂直非金属矿磨矿磨;褐铁矿回转窑综合利用工业废气、废渣脱硫细立磨水泥;生产立式磨机和几十种规格。球团回转窑系列立式辊磨机集破碎,烘干,粉碎,粉末,传输。

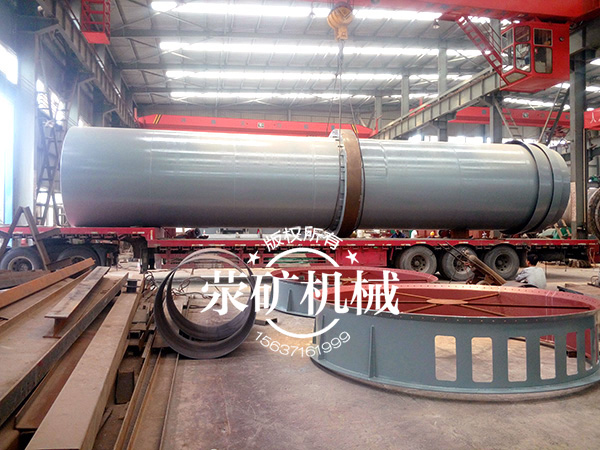

车间球团回转窑发货实拍
球团回转窑行业类型
河砾石,岩石,矿物尾矿人工砂,石屑;
陶粒砂回转窑建筑骨料,道路结构,缓冲材料,沥青混凝土、水泥混凝土骨料生产;
水利水电工程,公路,公路,铁路,桥梁,市政工程塑料砂石料生产;
采矿业,前端破碎研磨技术,建材,冶金,化工,矿山,水泥,耐火材料,磨料破碎行业。
该新型的球团回转窑结构简单,生产过程控制方便可靠、易损件少、运转率高,出窑产品质量高;
球团回转窑主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高冶金矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。
球团矿的焙烧、团结过程在回转窑中完成。经过链篦机预热后在球团通过铲料板和给料溜槽给入回转窑中,并随着回转窑沿周边翻滚的同时,沿轴向朝窑头移动。在窑头装有专门设计的双调节伸缩式天然气烧嘴,通过调节空气煤气比例来调整火焰长度,控制煤气量。
同时将环冷机—冷段近1100℃热废气引入窑头罩,作为补充二次风。以保证窑内所需焙烧温度。球团在窑内主要受热辐射作用,边翻滚边焙烧,从而得到均匀焙烧。球团焙烧温度通常为1250-1300℃。焙烧时间通常为25-35min。
产品规格(m) | 窑体尺寸 | 产量(t/d) | 转速(r/min) | 电机功率(kw) | 总重量(t) | ||
直径(m) | 长度(m) | 斜度(%) | |||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 |
Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 |
Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 |
Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 |
Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | max4.23 | 800 | 1265 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | max5 | 950x2 | 1659 |
