回转窑按处理物料不同可分为水泥窑、冶金化工窑、石灰石回转窑、陶粒砂回转窑等。回转窑在选矿厂的使用主要为赤铁矿的焙烧。水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。
相关阅读:回转窑焙烧技术 可有效的提高赤铁矿回收率

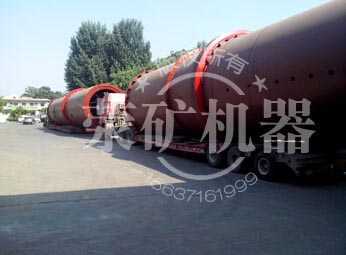

经典案例:广东市政污泥处理系统-回转窑发货
1、动态平衡中的回转窑窑皮普遍均匀平整粗糙,物料翻滚移动顺畅、平缓,料层均匀稳定,熟料质量提高。
2、铲除厚回转窑窑皮和回转窑窑圈,扩大回转窑的有效截面积,水泥熟料产能普遍提高10%以上,回转窑运转率提高10%以上。
3、使用时不停产、不改变现有的操作工艺参数、不耗费任何材料,综合经济效益显著提高。
4、热窑处理清除结圈,人员,设备都在外部,不受回转窑高温的危害,对髙温大粉尘环境适应性好,即是结圈垮塌人员设备也无危险。
5、有效遏制回转窑红窑、回转窑结大小球结蛋事故;回转窑窑衬和轴瓦.电机.回转窑筒体得到有效保护,显著延长使用寿命。
6、冲击功大,处理回转窑结圈事故速度快.数分钟数十分钟快速清除窑内结圈。
7、本机具有多种功能,即可预防有效清除结圈,也可击碎窑内结大小蛋球。
(1)回转窑(旋窑)一方面是燃烧设备,煤粉在其中燃烧产生热量;同时也是传热设备,原料吸收气体的热量进行煅烧。另外有时输送设备,将原料从进料端输送到出料端。而燃料燃烧、传热及原料运动三者间必须合理配合,才能使燃料燃烧所产生的热量能在原料通过回转窑(旋窑)的时间内及时传给原料,已到达高产、低消耗的目的。
(2)原料颗粒在回转窑(旋窑)内运动情况是比较复杂的。如果假定原料颗粒在窑壁上及原料层内部没有滑动现象时,通常认为原料运动是这样:原料在摩擦力的作用下与窑壁一起像一个整体一样慢慢升起,当转到一定的高度时,即原料层表面与水平面形成的角度等于原料的堆积角时,则原料颗粒在重力的作用下,沿料层滑落下来。由于回转窑(旋窑)有一定倾斜度,而原料颗粒滚动时,沿着斜度的大方向下降,因此向前移动了一定的距离。; 当原料在窑内运动时,原料颗粒的运动方式有周期性的变化,或埋在料层里面与窑一起向上运动,或到料层表面上而降落下来。但只有在原料颗粒沿表面层降落的过程中,它才能沿着窑长方向前进。
原料在窑内运动的情况将影响到原料在窑内的停留时间(即原料受热时间);原料在窑内的填充系数(即原料受热面积);原料粒度翻动情况,也影响到原料的均匀性(即影响到燃烧产物与原料的表面温度)。
各种运动条件对中心角的影响,也就是对原料颗粒填充系数的影响,必须加以注意。如果要在窑内保持一定的填充系数,就需使窑的转速和喂料速度互相配合,并保持一定比例;这也是提高产量、质量,稳定热力制度,克服结团等的工艺条件。
产品规格 (m) |
窑体尺寸 | 产量 (t/d) |
转速 (r/min) |
电机功率 (kw) |
总重量 (t) |
备注 | ||
直径(m) | 长度(m) | 斜度(%) | ||||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 带立筒预热器窑 |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ------ |
Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ------ |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ------ |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 铝矾土煅烧窑 |
Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热发电窑 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热发电窑 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余热发电窑 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热发电窑 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热发电窑 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 预热发电窑 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热发电窑 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热发电窑 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热发电窑 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热发电窑 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热发电窑 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热发电窑 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热发电窑 |
