建筑陶粒作为一种新型环保材料,在建筑领域得到了广泛的应用,即可制成墙板、砖等新型墙体材料,又可作保温隔热、楼板、轻质混凝土、水处理净化等用途。而回转窑作为建筑陶粒生产的关键性设备,其性能高低直接影响到成品陶粒的品质和生产成本。

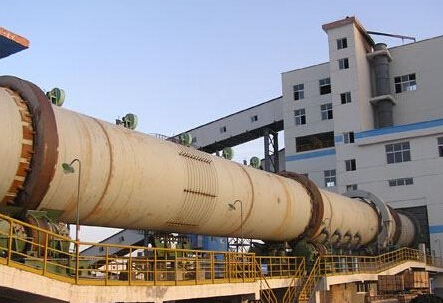

建筑陶粒回转窑结构组成
1) 回转窑分两部分:干燥窑与煅烧窑;
2) 整体为插接式布置,连接处设置分体式连接罩,便于检修;
3) 分别有各自独立的传动系统,便于分别调节各自转速;
1) 回转窑传动采用变频调速,效率高,电耗低;
2) 单位产品燃料能耗低;
3) 负压操作,粉尘污染小;
4) 工艺流程简单,同时完成烘干、造粒、煅烧;
5)布置紧凑、系统设备重量轻、投资低。
回转窑的窑体与水平面呈3%-4%(正弦)的斜度,整个窑体通过两个轮带支撑在相应的托轮装置上,在窑体轴向方向上通过窑尾的挡轮装置防止其上下窜动;其传动过程是变频电机通过减速机及其配套联轴器带动小齿轮转动,小齿轮与筒体中部固定的大齿圈相啮合,最终大齿圈带动筒体作回转运动。
烘干过程是物料通过进料机构进入窑内,由于筒体是在倾斜状态下作缓慢回转运动,因此物料在随筒体回转的同时,在轴向方向上由窑尾(高端)向窑头(低端)运动;煅烧窑出来的高温空气由窑头通过连接装置进入烘干窑内,传给物料,物料在移动的过程中经过烘干后,从窑头卸料进入煅烧窑。
煅烧过程是物料通过烘干窑进入窑内,由于筒体是在倾斜状态下作缓慢回转运动,因此物料在随筒体回转的同时,在轴向方向上由窑尾(高端)向窑头(低端)运动;燃料由窑头通过燃烧器喷入窑内进行燃烧,热量以辐射、对流、传导等多种方式传给物料,物料在移动的过程中经过煅烧后,从窑头卸料进入下一道工序。
序号 |
规格(m) |
生产能力 |
斜度(%) |
筒体转速(r/min) |
减速机 |
电动机 | ||
时产量(m3/h) |
年产量(万m3/a) |
型号 |
功率(kW) | |||||
1 |
φ1.5×26 |
3.2~3.85 |
1.96~2.35 |
4 |
1.2~3.6 |
ZQ850 |
YCT250-4A |
22 |
2 |
φ1.8×28 |
4.56~5.46 |
2.78~3.34 |
4 |
1.2~3.6 |
ZL75 |
YCT280-4A |
30 |
3 |
φ2.2×30 |
6.34~7.6 |
3.88~4.65 |
4 |
1~3 |
ZS125 |
YCT315-4A |
45 |
4 |
φ2.4×33 |
8.32~9.99 |
5.09~6.11 |
4 |
1~3 |
ZS125 |
YCT315-4B |
75 |
5 |
φ2.6×28-φ3.0×20 |
14.68~17.62 |
8.98~10.78 |
4 |
1.2~3.6 |
ZS165 |
YCT355-4C |
90 |
