搅拌槽(筒)是浮选生产工艺中不可缺少的设备,在现代尾矿处理和尾矿回填作业中也发挥很大作用,根据用途不同,可将其分为矿浆搅拌槽、搅拌储槽、提升搅拌槽和药剂搅拌槽4种。
1、XB型搅拌槽。这是沈矿20世纪70年代末移植和自行设计的带循环筒矿用搅拌槽,主要设置在浮选作业前使药剂与矿浆充分混合接触,以尽量发挥药剂作用,它适用于浓度不大于30%及矿石密度不大于3.5的矿浆与浮选机药剂的搅拌。槽体分锥底和平底两种形式,其中XB-1000、XB-2500和XBM-3500搅拌槽没有粗砂管。
该机工作时,在叶轮的旋转作用下,矿浆和药剂产生大、循环运动,从而使整个槽内的矿浆、药剂达到均匀混合,混匀的悬浮液由溢流口排出。
2、高浓度搅拌槽。适用于水、砂和水泥的混合搅拌,也可用于其他高浓度浆料的搅拌,矿山、化工、建筑施工等部门均可适用。尤其是在选矿生产中产生的大量尾矿处理和回填作业,经搅拌槽与水泥砂浆混合后,重新回填到矿井、矿坑等不再使用的作业区。可降低尾矿的污染与减少尾矿占地等问题。特点:1、结构简单,检修操作方便;2、搅拌叶轮具有耐磨、耐腐蚀能力;3、搅拌介质浓度可高达75%。
我国尾矿现状:
由于目前我国尾矿库规模很大,尾矿库总数量超过2万座,堆存量达200亿t,而且还以每年4亿t的速度增加。不但占用了大量的土地资源,也极易造成环境污染,尾矿回填已经成为未来选厂发展的必然趋势,然而采用技术含量较高的回填措施成本很高,高浓搅拌桶成为主流选择,其运行成本低廉,操作简单。目前我厂为数十家选矿企业生产的搅拌桶已经投入使用,技术相对成熟。相关的尾矿建设以及技术要求请参考:尾矿充填站
我厂生产的高浓度搅拌桶有大量的案例可供客户参考,与攀钢、舞钢、中钢等大型矿业公司均有我厂产品。技术、价格咨询请致电:0371-69562333,司工。
结构特点如下:
1、叶片用钢板制成所需形状,然后用胎具压制成最终形状,轮毂和叶片用螺栓连接,其优点是平衡性能好、叶片便于更换;
2、主轴由上、下轴两部分组成,下轴用无缝钢管制成,两段轴用法兰连接。这样既减轻了设备质量,又保证了一定的刚性,并降低了搅拌器的起吊高度;
3、支撑主轴的支座不再采用传统的铸铁件,改用焊接结构,使设备结构紧凑,质量减轻;
4、传动系统采用立式减速器,输出轴用弹性联轴器与主轴相连。传动效率高,结构简单,运转可靠;
5、采用标准件和通用件的比例增大,造价降低。
搅拌槽的工作原理示意图见产品介绍章节。矿浆在具有轴流式螺旋将叶片叶轮的旋转作用下,沿轴向从叶轮下端排出,在叶轮腔形成负压,使矿浆从叶轮上面流入叶轮腔加以补充。同时,在稳流板的导流作用下,矿浆在槽内形成了中心向下、四周向上的垂直循环流。当矿浆的上升流速度大于矿粒的沉降速度时,矿浆中的矿粒便呈悬浮状态,并保持均匀的浓度。

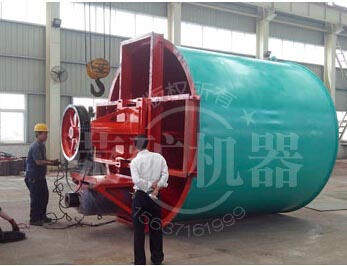

高浓度搅拌槽(尾矿回填设备)
1、结构简单,检修操作方便;
2、搅拌叶轮具有耐磨、耐腐蚀能力;
3、搅拌介质浓度可高达75%。
规格型号 | 槽体内部尺寸 | 有效容积 (m³) | 搅拌器 | 电机 | 总重 (kg) | |||
直径 (mm) | 深度 (mm) | 直径 (mm) | 转速 (r/min) | 型号 | 功率 (kw) | |||
XB-750 | 750 | 750 | 0.26 | 240 | 530 | Y90S-4 | 1.1 | 550 |
XB-1000 | 1000 | 1000 | 0.58 | 240 | 530 | Y90L-4 | 1.5 | 700 |
XB-1200 | 1200 | 1200 | 1.14 | 400 | 320 | Y100L2-4 | 3 | 980 |
XB-1500 | 1500 | 1500 | 2.2 | 400 | 320 | Y100L2-4 | 3 | 1330 |
XB-2000 | 2000 | 2000 | 5.46 | 550 | 230 | Y132M2-6 | 5.5 | 2100 |
XB-2500 | 2500 | 2500 | 11.2 | 650 | 200 | Y160L-6 | 11 | 3438 |
XB-3000 | 3000 | 3000 | 19.1 | 700 | 210 | Y225S-8 | 18.5 | 5100 |
XB-3500 | 3500 | 3500 | 30 | 850 | 230 | Y225M-8 | 22 | 7900 |
