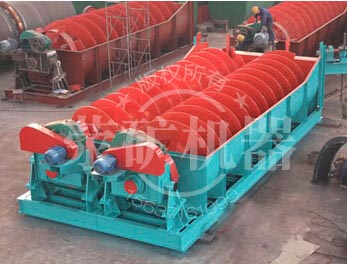

螺旋分级机的主要组成部分是半圆形水槽，有轴和叶片组成的螺旋装置，支撑螺旋轴的上、下轴承部、螺旋轴的传动装置和升降机构。螺旋分级机按螺旋轴的数目可分为单螺旋和双螺旋分级机，按溢流堰高可分为高堰式、低堰式和沉没式三种





  需要购买分级机的客户朋友，我厂现有大型双螺旋分级机，现货供应！联系电话：0371-69562333，司工。

  分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

型号	螺旋直径(mm)	螺旋转速(r/min)	水槽长度(mm ≤)	电动机功率（kw ≤）		外形尺寸（mm≤）			机重（t）
				传动用	升降用	长	宽	高	≤
FG-3	300	12-30	3000	1.1	----	3850	490	1140	0.7
FG-5	500	8-12.5	4500	1.1	----	5430	680	1480	1.9
FG-7	750	6-10	5500	3	----	6720	980	1820	3.1
FG-10	1000	5-8	6500	5.5	----	7590	1240	2380	4.9
FC-10			8400	7.5		9600	1240	2680	6.2
FG-12	1200	4-6	6500	7.5	2.2	8180	1570	3110	8.5
FC-12			8400	7.5	2.2	10370	1540	3920	11.0
2FG-12			6500	15	4.4	8230	2790	3110	15.8
2FC-12			8400	15	4.4	10370	2790	3920	17.6
FG-15	1500	4-6	8300	7.5	2.2	10410	1880	4080	12.5
FC-15			10500	7.5	2.2	12670	1820	4890	16.8
2FG-15			8300	15	4.4	10410	3390	4080	22.1
2FC-15			10500	15	4.4	12670	3370	4890	30.7
FG-20	2000	3.6-5.5	8400	11-15	3	10790	2530	4490	20.5
FC-20			12900	11-15	3	15610	2530	5340	28.5
2FG-20			8400	22-30	6	11000	4600	4490	35.5
2FC-20			12900	22-30	6	15760	4600	5640	48.7
FG-24	2400	3.67	9130	15	3	11650	2910	4970	26.8
FC-24			14130	18.5	4	16580	2930	7190	41.0
2FG-24			9130	30	6	12710	5430	5690	45.8
2FC-24			14130	37	8	17710	5430	8000	67.9
2FG-30	3000	3.2	12500	40	8	16020	6640	6350	73.0
2FC-30			14300	---	---	17091	---	8680	84.8
