石膏与天然石膏也有不同之处,如石膏纯度高,游离水大,粒度细;颗粒大小粒径分布均匀,级配较差,标稠用水量大,含水溶性盐较多;还值得注意的是石膏与天然石膏二者来源不同,石膏中以未反应的碳酸钙为主要杂质及未被完全氧化的亚硫酸钙存在、杂质状态相差较大,另在脱硫生产工艺中技术处理的不同。

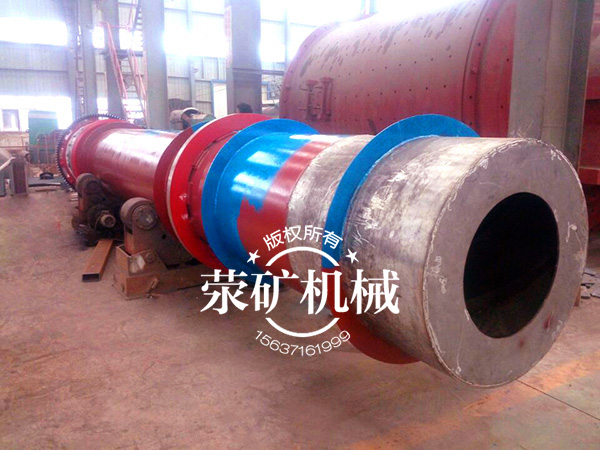

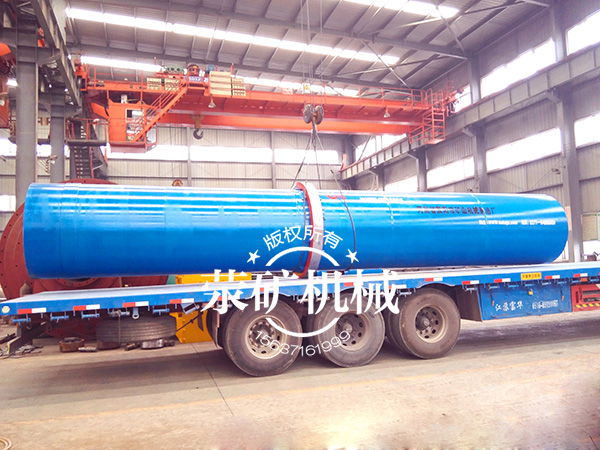

石膏回转窑是石膏矿石初步加工提炼的工业设备,具有产量大的突出优势。目前石膏的处理工艺和设备并不完全与天然石膏相同,如在物料输送,粉尘处理,回转窑煅烧工艺等,石膏回转窑所生产的石膏成品单位价值得到了提升,可用于建筑工程的建设、药理治疗、模具加工、化学工业、水泥调节等很多领域,几乎成为了人们生活中不可缺少的产品。
石膏回转窑的技术特点
1、石膏回转窑窑尾加装了竖式预热器,使窑尾900℃左右的烟气余热直接传导给了石灰石,温度降至230℃左右后通过出风管进入除尘器,有效地回收了余热。
2、石膏回转窑长径比由原来的20~25降低为14~15.长度的缩短不仅减少了由回转窑表面散失到周围的热量,也减少了设备的占地面积,同时窑体的传动功率也随之降低。
3、整条石膏回转窑生产线自动化程度高,上料、煅烧、成品输送中的生产操作,设备运行监视、调节、报警等都由PLC或DCS控制系统在集控室集中控制,并设有各控制点的画面显示及必要的连锁监控,对生产中的运行及操作参数进行自动记录,并可随时打印。
4、石膏回转窑的窑头罩采用一体化设计,保证了密封性,避免了热气及粉尘的随意排放。
5、石膏回转窑窑头出料冷却装置采用竖式冷却器替代原来的单筒冷却机,避免了石膏的显热散失,从窑头落下的1000℃左右炽热成品,通过与鼓入的二次风换热,石膏得以冷却,温度降至80℃左右,通过振动给料机输出,热量回窑后变成助燃热风,余热再次被回收利用。
石膏回转窑生产流程
1.生料入石膏回转窑,生料由生料库底手动闸阀、电控气动阀、电控流量阀分七区进入生料标准仓;经充气均化后的生料经手动闸阀、电控气动阀、电控流量阀、斜槽、入胶带斗提,喂入预热器;在石膏回转窑预热器中,生料和热气流进行热交换,在到达旋风筒后进入分解炉内进行煅烧,然后进入五级旋风筒进行料气分离后,物料入石膏回转窑煅烧。
2.石膏回转窑分解炉由炉体及出气管道构成,三次风管单侧倾斜入炉,物料从两个下料口入炉,分解后的物料经五级旋风筒收集后入回转窑煅烧;回转窑篦冷机采用三段篦式冷却机,冲程采用液压方式;篦床实际面积为121.2m2。新型回转窑头收尘下的粉尘与出篦冷机的熟料汇合经裙板输送机送入三个熟料库。
3.冷却机高温段热风经窑头罩一部分入石膏回转窑作为窑的二次风,一部分入分解炉作为三次风,冷却机中温段热风入煤磨烘干原煤;剩余的气体经电收尘除尘后排入大气中。
4.废气处理,预热器的高温气体经过高温风机抽吸,再经增湿塔降温后作为原料系统的烘干热源或经新型回转窑尾电收尘除尘后排入大气。
产品规格(m) | 窑体尺寸 | 产量(t/d) | 转速(r/min) | 电机功率(kw) | 总重量(t) | 备注 | ||
直径(m) | 长度(m) | 斜度(%) | ||||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ---- |
Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窑外分解窑 |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ---- |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | |
Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余热发电窑 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
